本發明涉及電解銅箔分切技術領域，具體涉及一種銅箔分切機的銅箔壓箔輥裝置及銅箔收卷方法。

背景技術：

銅箔分切機收卷用壓箔輥是由丁腈橡膠材料制作而成，在銅箔成品收卷過程中，依靠自身重量將箔面之間的空氣擠出，將箔面碾壓平展，并配合適當的車速、張力使銅箔成品達到生產及使用要求的一種裝置。

目前生產工藝中，由于銅箔成品幅寬的隨機性，導致分切機收卷用壓箔輥的長度無法與其相匹配。當壓箔輥長度大于銅箔成品幅寬時，由于壓箔輥自身重量過重，對銅箔成品造成嚴重壓印；當壓箔輥長度小于銅箔成品幅寬時，壓箔輥邊部對銅箔成品造成明顯壓痕。目前生產只能使用長度接近銅箔成品幅寬的壓箔輥，在車速＞30m/min時，成品極易出現打折、橫棱、魚鱗紋等異常，對產品質量和產量造成嚴重影響；再加上銅箔成品幅寬的數量巨大，導致壓箔輥的購買數量驚人，增加了生產成本，給企業造成巨大損失。

技術實現要素：

針對上述背景技術中存在的問題，本發明提供了一種銅箔分切機的銅箔壓箔輥裝置及銅箔收卷方法。

本發明是通過以下技術方案實現的：

上述的銅箔分切機的銅箔壓箔輥裝置，安裝在銅箔分切機上；所述裝置包括長度小于銅箔成品幅寬的短壓箔輥和長度大于銅箔成品幅寬的長壓箔輥；所述短壓箔輥的軸向兩端端部均開設有45°倒角。

所述銅箔分切機的銅箔壓箔輥裝置，其中：所述短壓箔輥采用碳鋼包膠材質制成且匹配安裝在分切機的壓輥架上。

所述銅箔分切機的銅箔壓箔輥裝置，其中：所述長壓箔輥采用鋁質材料制成且匹配安裝在分切機的壓輥架上。

一種銅箔分切機的銅箔收卷方法，基于所述的銅箔分切機的銅箔壓箔輥裝置，包括以下步驟：

（1）在銅箔上卷后，先使用長度略小于銅箔成品幅寬的短壓箔輥，并由銅箔分切機配合設定好的車速、張力進行收卷；

（2）運行一定時間后，通過銅箔分切機自動調整張力，將車速提升至目標速度；

（3）待收卷結束后，使用長度略大于銅箔成品幅寬的長壓箔輥對下卷銅箔成品進行表觀處理。

有益效果：

本發明銅箔分切機的壓箔輥裝置在運行時，不僅解決了壓箔輥長度與銅箔成品幅寬規格不匹配的問題，而且打折、橫棱、魚鱗紋等異常問題得到有效改善，同時分切機車速可以提高至80—100m/min，提高了生產效率。

使用本發明與目前使用的壓箔輥相比較的優點在于：

（1）解決了當壓箔輥長度小于銅箔成品幅寬時，壓箔輥邊部對銅箔成品造成的明顯壓痕；

（2）減少了壓箔輥的購買數量與規格，節約生產成本，效果顯著；

（3）在收卷過程中成品出現打折、橫棱、魚鱗紋等異常問題得到有效改善，保證了產品質量；

（4）在保證產品質量的前提下，銅箔分切機的工作效率提高了2至3倍，優化了生產工藝，提升了生產效率。

附圖說明

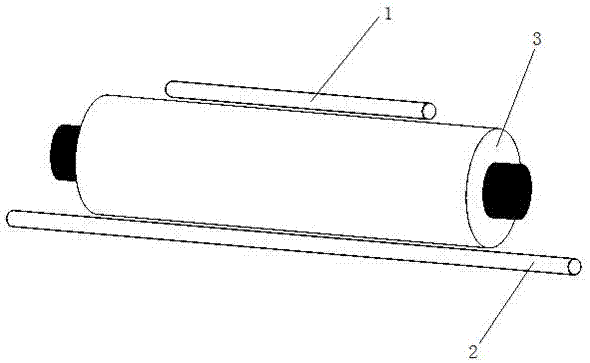

圖1為本發明銅箔分切機的壓箔輥裝置的結構示意圖。

圖中：1短壓箔輥、2長壓箔輥、3銅箔成品。

具體實施方式

如圖1所述，本發明銅箔分切機的銅箔壓箔輥裝置，安裝在銅箔分切機上且包括短壓箔輥1和長壓箔輥2。

該短壓箔輥1采用碳鋼包膠材質制成且安裝在銅箔分切機的壓輥架上，其長度略小于銅箔成品3的幅寬，其軸向兩端端部均開設有45°倒角并打磨圓潤。

該長壓箔輥2采用鋁質材料制成且安裝在銅箔分切機的壓輥架上，其長度略大于銅箔成品3的幅寬。

本發明銅箔分切機的銅箔收卷方法，基于上述的銅箔壓箔輥裝置，其具體包括以下步驟：

（1）在銅箔上卷后，先使用長度略小于銅箔成品3幅寬的短壓箔輥，并由銅箔分切機配合設定好的車速、張力進行收卷；

（2）運行一定時間后，通過銅箔分切機自動調整張力，將車速提升至目標速度；

（3）待收卷結束后，使用長度略大于銅箔成品3幅寬的長壓箔輥對下卷銅箔成品3進行表觀處理。

本發明將目前使用的短壓箔輥的軸向兩端部由90°直角改為45°倒角，并打磨圓潤，減小了成品兩邊的壓輥印，壓輥對銅箔的作用力更加均勻，減少了打折、橫棱、魚鱗紋等異常問題；使用長度略小于銅箔成品幅寬的短壓箔輥收卷，短壓箔輥對銅箔的作用力更加均勻，操作簡便，再配合以合適的車速、張力，減少了打折、橫棱、魚鱗紋等異常問題；使用長度略大于銅箔成品幅寬的長壓箔輥對成品進行表觀處理，以此消除下卷成品兩邊的壓輥印、輕微橫棱等異常問題。

技術特征：

技術總結

本發明涉及一種銅箔分切機的銅箔壓箔輥裝置及銅箔收卷方法，該裝置安裝在銅箔分切機上且包括長度小于銅箔成品幅寬的短壓箔輥和長度大于銅箔成品幅寬的長壓箔輥；短壓箔輥的軸向兩端端部均開設有45°倒角。該銅箔分切機銅箔收卷方法包括：（1）在銅箔上卷后，先使用長度小于銅箔成品幅寬的短壓箔輥，并配合以合適的車速、張力進行收卷；（2）運行一定時間后，調整張力，將車速提升至目標速度；（3）待收卷結束后，使用長度大于銅箔成品幅寬的長壓箔輥對下卷成品進行表觀處理。本發明不僅解決了壓箔輥長度與銅箔成品幅寬規格不匹配的問題，而且打折、橫棱、魚鱗紋等異常問題得到有效改善，提高了生產效率。
