本實用新型用于紙張分切機或者復卷機制動張力系統的穩定控制技術領域，尤其涉及一種分切機張力穩定系統。

背景技術：

現在大部分紙廠使用的分切機或者復卷機一般采用可控硅控制磁粉張力器或者啟動減壓閥調節氣壓控制膠皮剎車鼓的制動方式。這些傳統的制動方式由于設備簡單，磨損率高，維護繁雜等問題使得這些機械在操作中給紙張施與的張力極不穩定，造成紙張在卷紙中時常跑偏、斷紙，造成大量浪費，并且產品質量難于得到保障。

高端濾紙由于瓦深及光滑的緣故，在張力不穩定時更難于分切，切出來的紙輥端面質量無法與國外同檔次產品抗衡。產品在紙機生產很好，在最后一道分切工序無法解決分切質量問題，將導致客戶對產品整體質量的看低，新的張力穩定系統正是基于此開發出來，解決這一棘手問題。

技術實現要素：

1.實用新型要解決的技術問題

針對現有技術的不足，本實用新型提供了一種分切機張力穩定系統，可精確控制氣壓大小，穩定分切，提高產品質量。

2.技術方案

為達到上述目的，本實用新型提供的技術方案為：一種分切機張力穩定系統，包括電器控制柜8和水冷盤式制動器82，其中所述的電器控制柜8固定在分切機81的側邊，包括有數字變頻張力調節器1；所述的水冷盤式制動器82通過轉軸固定在分切機81的尾部，包括有水冷盤制動夾片2、通軸銷3、氣動盤4、定位銷5、水冷制動盤片6、旋轉圓套筒7。

優選的，所述的水冷盤制動夾片2通過通軸銷3固定在水冷制動盤片6的頂部和底部。

優選的，所述的氣動盤4與水冷盤式制動器82的側壁固定在一起。

優選的，所述的定位銷5固定在分切機81退紙架上。

優選的，所述的旋轉圓套筒7固定在水冷盤制動夾片2和分切機81退紙架上，與通軸銷3形成自由滑動關系。

3.有益效果

采用本實用新型提供的技術方案，與已有的公知技術相比，具有如下有益效果：

(1)采用數值調節穩定的變頻器調控氣動調壓閥，可以根據需要任意調節大小，調節精度高，穩定性好，能夠精確的控制氣壓的大小；

(2)在水冷盤制動夾持夾裝置上增加了定位銷和旋轉圓套筒裝置，確保了夾持的主被動雙向靈活性，避免了單邊夾持現象及雙面受力不均現象，消除了夾持夾不經意產生的阻力因素。

附圖說明

圖1是一種分切機張力穩定系統的結構示意圖；

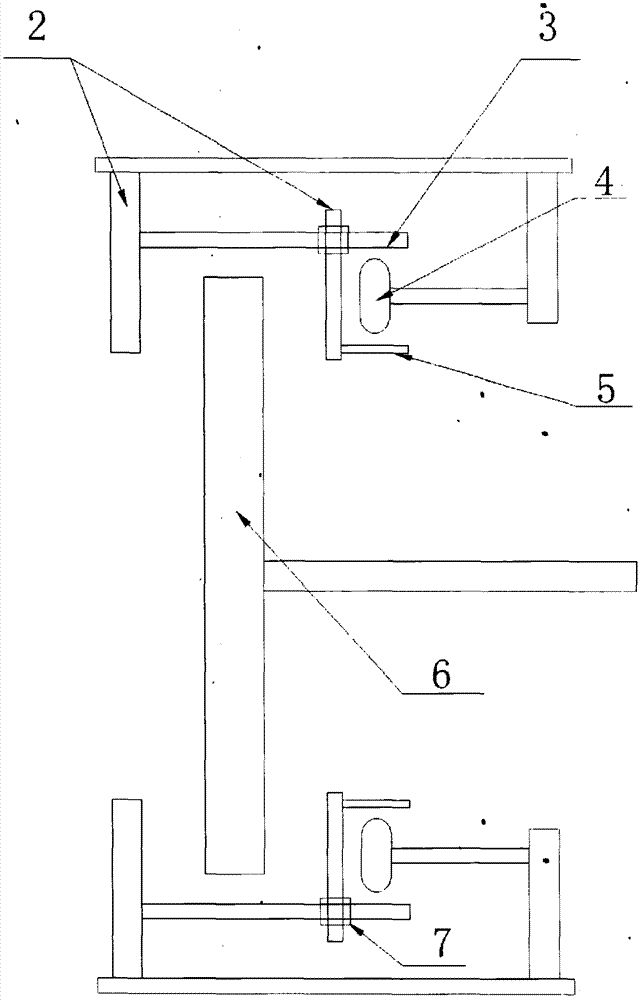

圖2是一種分切機張力穩定系統的水冷盤式制動器結構示意圖。

示意圖中的標號說明：

1、數字變頻張力調節器；2、水冷盤制動夾片；3、通軸銷；4、氣動盤；5、定位銷； 6、水冷盤制動盤片；7、旋轉圓套筒；8、電器控制柜；81、分切機；82、水冷盤式制動器。

具體實施方式

為進一步了解本實用新型的內容，結合附圖對本實用新型作詳細描述。

如圖1-2所示是本實用新型的結構示意圖，一種分切機張力穩定系統，數字變頻張力調節器1固定在分切機81的側邊，水冷盤式制動器82固定在分切機81的尾部，分別包括有水冷盤制動夾片2、通軸銷3、氣動盤4、定位銷5、水冷盤制動盤片6、旋轉圓套筒7。

實施例

為使本實用新型的目的、技術方案和優點更加清楚明了，下面結合具體實施方式并參照附圖，對本實用新型進一步詳細說明。應該理解，這些描述只是示例性的，而并非要限制本實用新型的范圍。此外，在以下說明中，省略了對公知結構和技術的描述，以避免不必要地混淆本實用新型的概念。

本實施例所述的一種分切機張力穩定系統，包括電器控制柜8和水冷盤式制動器82，其中所述的電器控制柜8固定在分切機81的側邊，包括有數字變頻張力調節器1；所述的水冷盤式制動器82通過轉軸固定在分切機81的尾部，包括有水冷盤制動夾片2、通軸銷3、氣動盤4、定位銷5、水冷制動盤片6、旋轉圓套筒7。

優選的，所述的水冷盤制動夾片2通過通軸銷3固定在水冷制動盤片6的頂部和底部。

優選的，所述的氣動盤4與水冷盤式制動器82的側壁固定在一起。

優選的，所述的定位銷5固定在分切機81退紙架上。

優選的，所述的旋轉圓套筒7固定在水冷盤制動夾片2和分切機81退紙架上，與通軸銷3形成自由滑動關系。

在生產過程中，卷紙機下來的大軸紙輥裝入分切機81退紙架，引紙到卷紙紙芯，調整偏斜，將紙固定到紙芯后即準備就緒。首先，通過數字變頻張力調節器1根據紙輥直徑大小設定好初始張力值，設定的數字值通過電氣比例閥使得氣壓通過氣動盤4加壓水冷盤制動夾片夾緊水冷盤片6產生制動阻力。隨著退紙卷與分切紙卷直徑逐漸變化，均勻調節數字變頻張力調節器1到適當的張力值，以保持卷紙在卷取過程中張力基本一致。

紙卷到達預定直徑后開始停機，卸掉氣壓，水冷盤制動夾片2回復到自由狀態，然后定位銷5限制夾持夾的活動范圍在操作行程內，等待下一次工作；通軸銷3和旋轉圓套筒 7保證了水冷盤制動夾片2主動側和被動側都能靈活來回往復夾持，制動力的大小完全由數字變頻張力調節器1給定的數值控制。

經過生產實踐，分切紙輥是否卷的平整、松緊一致、不跑偏，主要看分切機81在分切時是否張力足夠保持穩定一致。其中決定分切機81張力是否穩定的主要部件是：電氣比例閥輸出的氣壓是否穩定和水冷盤式制動器82在夾持和松開過程中是否能保持靈活穩定。

分切過程中，退紙輥制動張力夾持夾得制動力大小完全由數字變頻張力控制器給定的張力值確定，自身不產生任何制動阻力。數字變頻張力調節器通過旋鈕設定數字張力值在 0-9999范圍，控制電氣比例閥氣壓在0-5kg/cm2范圍內固定值輸出，數字變化，輸出壓力跟著變化，水冷盤制動片上產生的制動阻力也跟著變化。由于數字張力變頻調節器數值工作穩定可靠，制動阻力也會穩定不變。這樣就使得設定值和夾持夾阻力值之間建立起直線關聯變化關系，數字變頻器給定值大，阻力就大，數字變頻器給定值小，阻力就小，數字變頻器數值為0，夾持夾上施加的阻力也為0。

該系統采用的數字張力變頻調節器設定張力值的大小使得張力值源頭方面給定值是穩定的，可根據需要任意調節大小，調節精度高，穩定性好，不會因為可控硅電位器等器件的精度值、穩定性等因素使得張力值的源頭給定一直變化不定了。

在水冷盤制動夾持夾裝置設置定位銷和旋轉圓套筒裝置，確保了夾持的主被動雙向靈活性，避免了單邊夾持現象及雙面受力不均現象，消除了夾持夾不經意產生的阻力因素。同時張力系統全方位的改進，確保了切紙張力的穩定性和連續性。

應當理解的是，本實用新型的上述具體實施方式僅僅用于示例性說明或解釋本實用新型的原理，而不構成對本實用新型的限制。因此，在不偏離本實用新型的精神和范圍的情況下所做的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。此外，本實用新型所附權利要求旨在涵蓋落入所附權利要求范圍和邊界、或者這種范圍和邊界的等同形式內的全部變化和修改例。

技術特征：

1.一種分切機張力穩定系統，包括電器控制柜(8)和水冷盤式制動器(82)，其特征在于：所述的電器控制柜(8)固定在分切機(81)的側邊，包括有數字變頻張力調節器(1)；所述的水冷盤式制動器(82)通過轉軸固定在分切機(81)的尾部，包括有水冷盤制動夾片(2)、通軸銷(3)、氣動盤(4)、定位銷(5)、水冷制動盤片(6)、旋轉圓套筒(7)。

2.根據權利要求1所述的一種分切機張力穩定系統，其特征在于：所述的水冷盤制動夾片(2)通過通軸銷(3)固定在水冷制動盤片(6)的頂部和底部。

3.根據權利要求1或2所述的一種分切機張力穩定系統，其特征在于：所述的氣動盤(4)與水冷盤式制動器(82)的側壁固定在一起。

4.根據權利要求1或2所述的一種分切機張力穩定系統，其特征在于：所述的定位銷(5)固定在分切機(81)退紙架上。

5.根據權利要求1所述的一種分切機張力穩定系統，其特征在于：所述的旋轉圓套筒(7)固定在水冷盤制動夾片(2)和分切機(81)退紙架上，與通軸銷(3)形成自由滑動關系。

技術總結

本實用新型涉及紙張分切機或者復卷機制動張力系統的穩定控制技術領域，尤其涉及一種分切機張力穩定系統，包括有電器控制柜和水冷盤式制動器，其中電氣控制柜固定在分切機的側邊，水冷盤式制動器通過轉軸固定在分切機的尾部；本實用新型采用變頻器調控氣動調壓閥，調節精度高，穩定性好，實現了氣壓的精確控制，同時在水冷盤制動夾持夾裝置上增加了定位銷和旋轉圓套簡裝置，確保了夾持的主被的雙向靈活性，避免了單邊夾持現象及雙面受力不均現象，消除了夾持力不經意產生的阻力因素；本實用新型結構簡單，設計合理，適于推廣使用。
