本技術涉及鋁箔紙分切領域，特別涉及一種鋁箔紙分切機松緊調節機構。

背景技術：

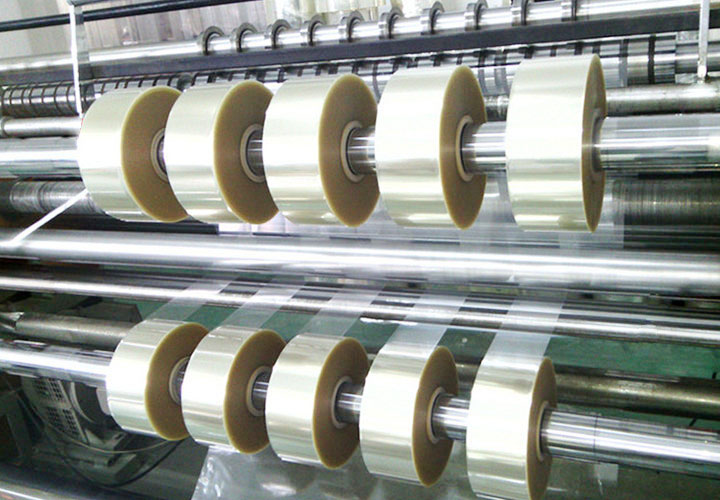

1、分切機按照材料來分有：薄膜分切機，紙張分切機，布料分切機，皮革分切機，銅鋁箔分切機等。鋁箔分切機是材料分切機中的其中之一，通常最適合薄紙、銅箔、鋁箔、pvdc、透氣膜的分切。

2、目前，鋁箔紙分切機在使用過程中，分切到后端不設置松緊調節機構，鋁箔紙輸送時，鋁箔紙過松容易造成鋁箔紙下垂和刀片接觸出現刀片無法切斷鋁箔紙，導致刀片直接拉扯撕裂鋁箔紙的情況，過緊又會造成鋁箔紙分切后出現收卷褶皺的情況。

3、現有的，為了解決上述所存在的問題，我們提出一種鋁箔紙分切機松緊調節機構。

技術實現思路

1、本實用新型的目的是提供一種鋁箔紙分切機松緊調節機構，其優點是能夠調節鋁箔紙輸送時的松緊度。

2、本實用新型的上述技術目的是通過以下技術方案得以實現的：一種鋁箔紙分切機松緊調節機構，包括固定架，所述固定架的內部設有收集桿，所述收集桿的表面固定套接有齒輪一，所述齒輪一的表面嚙合有齒輪二，所述固定架的內部設有收集電機，所述收集電機輸出端的表面與齒輪二的內部固定套接；所述固定架的內部套設有調節輥，所述調節輥的底部設有活動板，所述活動板的底部設有伸縮架，所述伸縮架底部的兩端通過兩個轉動塊分別轉動連接有兩個螺紋塊，所述活動板的表面套設有底部支架，所述底部支架的一側安裝有調節電機，所述調節電機的輸出端貫穿至底部支架的內部并通過連接安裝有與兩個螺紋塊螺紋連接的雙向螺桿，所述螺紋塊的底端栓接有兩個滑塊一，所述底部支架內腔的底部開設有與滑塊一滑動連接的滑槽一。

3、采用上述技術方案，通過設置調節電機、螺紋塊、雙向螺桿、伸縮架、活動板和調節輥，能夠驅動調節輥進行上下升降，從而利用調節輥可以下壓鋁箔紙，使松弛狀態的鋁箔紙達到合適的松緊狀態；通過設置收集電機、齒輪二、齒輪一和收集桿能夠對鋁箔紙在分切時的邊角料進行收卷收集。

4、本實用新型進一步設置為：所述固定架內腔的底部栓接有固定板，所述收集電機靠近固定板的一側與收集電機栓接，所述固定板的內部與收集電機輸出端的表面套設。

5、采用上述技術方案，通過固定板的設置，用于對收集電機和收集桿進行支撐。

6、本實用新型進一步設置為：所述收集桿的表面轉動套接有軸承一，所述固定板的內部與軸承一的表面固定套接。

7、采用上述技術方案，通過軸承一的設置，用于對收集桿進行限位，并保證收集桿可以在固定的位置進行轉動。

8、本實用新型進一步設置為：每組所述紙筒固定座的數量為兩個。

9、采用上述技術方案，通過紙筒固定座的設置，兩組紙筒固定座可以分別用于固定用于收卷邊角料的紙筒，并能夠同時對鋁箔紙在分切后，對其兩側的邊角料進行同步收集。

10、本實用新型進一步設置為：所述伸縮架頂部的兩端通過兩個轉動塊分別栓接有兩個滑塊二，所述活動板的底部開設有與滑塊二滑動連接的滑槽二。

11、采用上述技術方案，通過滑塊二和滑槽二的設置，用于對伸縮架的伸縮進行導向，保證了伸縮架在伸縮時的穩定。

12、本實用新型進一步設置為：所述活動板的兩側均栓接有滑塊三，所述底部支架內腔的兩側均開設有與滑塊三滑動連接的滑槽三。

13、采用上述技術方案，通過滑塊三和滑槽三的設置，用于對活動板上下活動進行導向。

14、本實用新型進一步設置為：所述底部支架的內部還內嵌有兩個軸承二，兩個所述軸承二的內部分別與雙向螺桿的表面和調節電機輸出端的表面轉動套接。

15、采用上述技術方案，通過軸承二的設置，軸承二的數量為兩個，兩個軸承二分別用于增加雙向螺桿和調節電機輸出端在轉動時的穩定性。

16、本實用新型進一步設置為：所述活動板的內部內嵌有兩個轉軸，兩個所述轉軸的內部均與調節輥的表面轉動套接。

17、采用上述技術方案，轉軸的設置用于增加調節輥在轉動時的穩定性，同時使得調節輥可以跟隨活動板進行上下移動。

18、綜上所述，本實用新型具有以下有益效果：

19、1.本實用新型通過設置活動板連接調節輥，鋁箔紙通過調節輥的下表面穿過，利用調節電機驅動雙向螺桿轉動，利用雙向螺桿驅動兩個螺紋塊向一起靠近和遠離，從而讓伸縮架上下伸縮能夠驅動活動板和調節輥上下活動，從而利用調節輥對鋁箔紙進行壓緊和放松，而調節輥的正常狀態位于滑槽三的中心處；

20、2.本實用新型通過設置收集桿用于放置收集邊角料的紙筒，通過紙筒固定座固定紙筒，通過將鋁箔紙邊角料和紙筒纏繞，利用收集電機驅動齒輪二和齒輪一轉動，齒輪一轉動帶動收集桿轉動，收集桿帶動紙筒轉動可以讓紙筒對鋁箔紙在進行分切時的邊角料進行收集。

技術特征：

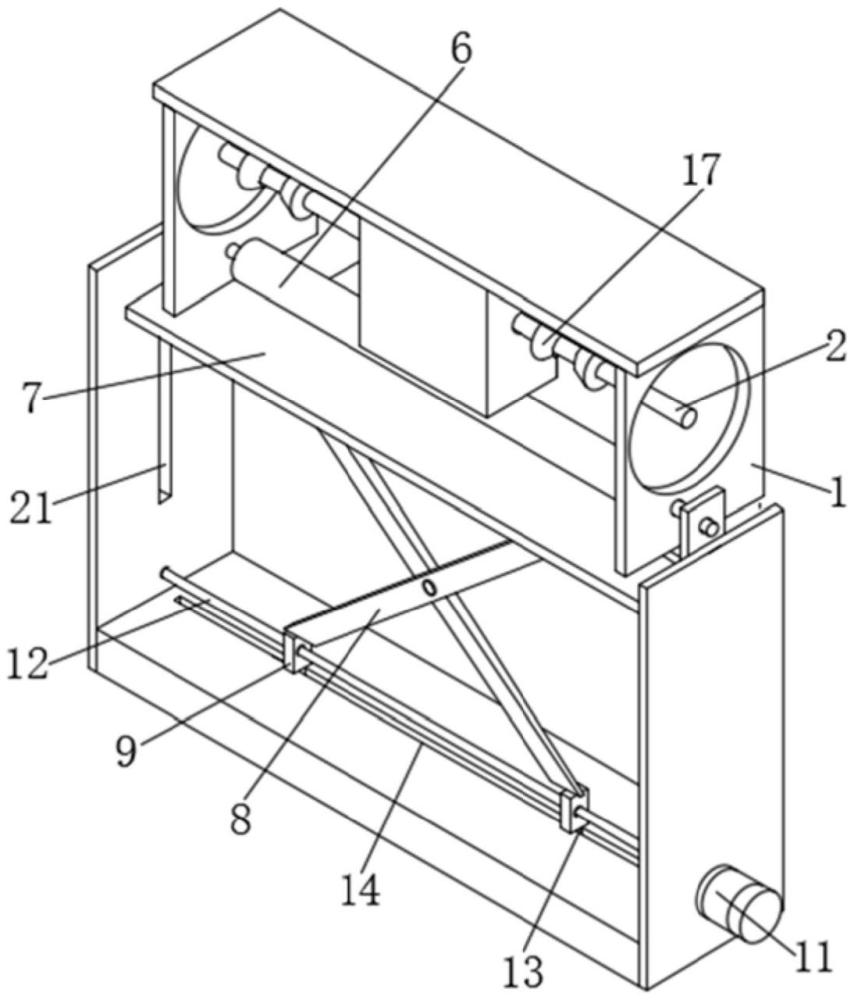

1.一種鋁箔紙分切機松緊調節機構，包括固定架(1)，其特征在于，所述固定架(1)的內部設有收集桿(2)，所述收集桿(2)的表面安裝有兩組紙筒固定座(17)，所述收集桿(2)的表面固定套接有齒輪一(3)，所述齒輪一(3)的表面嚙合有齒輪二(4)，所述固定架(1)的內部設有收集電機(5)，所述收集電機(5)輸出端的表面與齒輪二(4)的內部固定套接；所述固定架(1)的內部套設有調節輥(6)，所述調節輥(6)的底部設有活動板(7)，所述活動板(7)的底部設有伸縮架(8)，所述伸縮架(8)底部的兩端通過兩個轉動塊分別轉動連接有兩個螺紋塊(9)，所述活動板(7)的表面套設有底部支架(10)，所述底部支架(10)的一側安裝有調節電機(11)，所述調節電機(11)的輸出端貫穿至底部支架(10)的內部并通過連接安裝有與兩個螺紋塊(9)螺紋連接的雙向螺桿(12)，所述螺紋塊(9)的底端栓接有兩個滑塊一(13)，所述底部支架(10)內腔的底部開設有與滑塊一(13)滑動連接的滑槽一(14)。

2.根據權利要求1所述的一種鋁箔紙分切機松緊調節機構，其特征在于，所述固定架(1)內腔的底部栓接有固定板(15)，所述收集電機(5)靠近固定板(15)的一側與收集電機(5)栓接，所述固定板(15)的內部與收集電機(5)輸出端的表面套設。

3.根據權利要求2所述的一種鋁箔紙分切機松緊調節機構，其特征在于，所述收集桿(2)的表面轉動套接有軸承一(16)，所述固定板(15)的內部與軸承一(16)的表面固定套接。

4.根據權利要求1所述的一種鋁箔紙分切機松緊調節機構，其特征在于，每組所述紙筒固定座(17)的數量為兩個。

5.根據權利要求1所述的一種鋁箔紙分切機松緊調節機構，其特征在于，所述伸縮架(8)頂部的兩端通過兩個轉動塊分別栓接有兩個滑塊二(18)，所述活動板(7)的底部開設有與滑塊二(18)滑動連接的滑槽二(19)。

6.根據權利要求1所述的一種鋁箔紙分切機松緊調節機構，其特征在于，所述活動板(7)的兩側均栓接有滑塊三(20)，所述底部支架(10)內腔的兩側均開設有與滑塊三(20)滑動連接的滑槽三(21)。

7.根據權利要求1所述的一種鋁箔紙分切機松緊調節機構，其特征在于，所述底部支架(10)的內部還內嵌有兩個軸承二(22)，兩個所述軸承二(22)的內部分別與雙向螺桿(12)的表面和調節電機(11)輸出端的表面轉動套接。

8.根據權利要求1所述的一種鋁箔紙分切機松緊調節機構，其特征在于，所述活動板(7)的內部內嵌有兩個轉軸(23)，兩個所述轉軸(23)的內部均與調節輥(6)的表面轉動套接。

技術總結

本技術公開了一種鋁箔紙分切機松緊調節機構，應用在鋁箔紙分切領域，包括固定架，所述固定架的內部設有收集桿；本技術通過設置活動板連接調節輥，鋁箔紙通過調節輥的下表面穿過，利用調節電機驅動雙向螺桿轉動，利用雙向螺桿驅動兩個螺紋塊向一起靠近和遠離，讓伸縮架上下伸縮能夠驅動活動板和調節輥上下活動，利用調節輥對鋁箔紙進行壓緊和放松，而調節輥的正常狀態位于滑槽三的中心處；通過設置收集桿用于放置收集邊角料的紙筒，通過紙筒固定座固定紙筒，通過將鋁箔紙邊角料和紙筒纏繞，利用收集電機驅動齒輪二和齒輪一轉動，齒輪一轉動帶動收集桿轉動，收集桿帶動紙筒轉動可以讓紙筒對鋁箔紙的邊角料進行收集。

技術研發人員：許永石,陳勇軍,趙翰林

受保護的技術使用者：昆山市生力包裝材料有限公司

技術研發日：20230718

技術公布日：2024/1/22
